Пренос са спиралним зупчаником

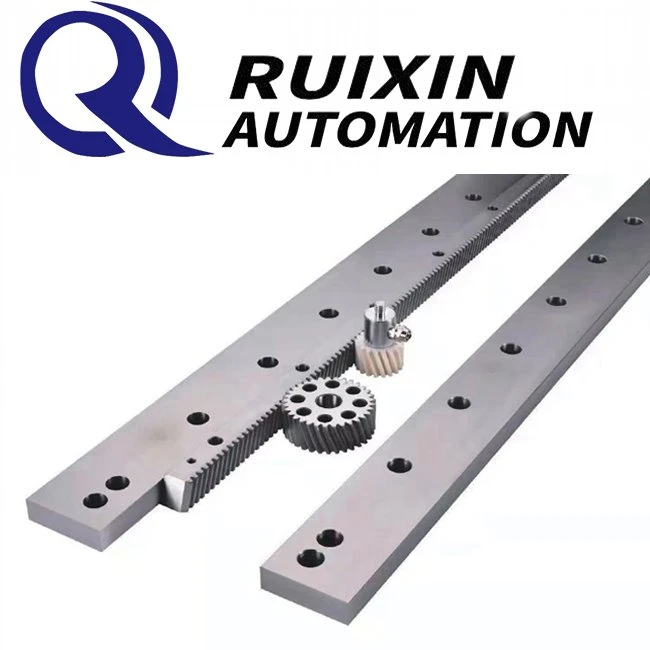

Хеликални зупчаник за апликације за тешке услове рада измиче равну шину водилице, сталак за равну шину, подршку за ваљке, итд. Може се користити за мобилну платформу робота на решеткама, као и за седму осовину робота.

Пренос са спиралним зупчаником за тешке услове рада је решење за линеарни пренос погодно за велика оптерећења. Интегрише компоненте као што су равне вођице, равне вођице и колица са ваљцима, и постиже високу-прецизност и велико-оптерећење-покретање капацитета кроз зупчаник.

Пренос са спиралним зупчаником за тешке услове рада је посебно погодан за сценарије примене који захтевају транспорт тешке опреме, велике манипулаторе или за роботе 7. осе и порталне роботе. Његове карактеристике обухватају велику носивост-носивости, јаку оффсет оптерећење и отпорност на конзолно оптерећење, као и очвршћене квадратне вођице погодне за дуге-ходе.

Кључне карактеристике и предности Висока носивост{0}}оптерећења:
Хеликални зупчаник за тешке услове рада може издржати изузетно тешка оптерећења, што га чини погодним за транспорт тешке опреме и великих манипулатора.

Наш стандардни код укључује 40,52,62,90 величине. Да бисмо избегли кумулативни нагиб до леранее због н, користимо ЦП носаче. Водилице су индуктивно каљене на ХРЦ50-55.

Наш стандардни код укључује 40,52,62,90 величина.

Пренос са спиралним зупчаником

Пренос са спиралним зупчаникомидеално је погодан за широк спектар индустријских апликација, укључујући седму осовину робота, роботске мобилне платформе и порталне роботе; роботски системи који се односе на бушење{0}}(као што су више-машински повезани роботи за бушење/штанцање, роботи за руковање бушењем и повезани роботи за бушење); као и шински-роботи, глатке телескопске структуре, транспортна опрема и опрема за обраду дрвета.

У наставку су представљени технички параметри за одабране моделеШупља ротирајућа платформа.

Избор величине:Ови подаци омогућавају груб избор потребне величине система водилица.Цв вредности(наведене у табели 1) одговарају номиналном радном веку од 10⁶ м (1.000 км) и примењују се на ваљке под радијалним оптерећењем. Табеле димензија за ваљке такође дају вредности за Цв и Цв(10⁶ м) (последњи је усклађен са веком трајања од 10⁶ м).

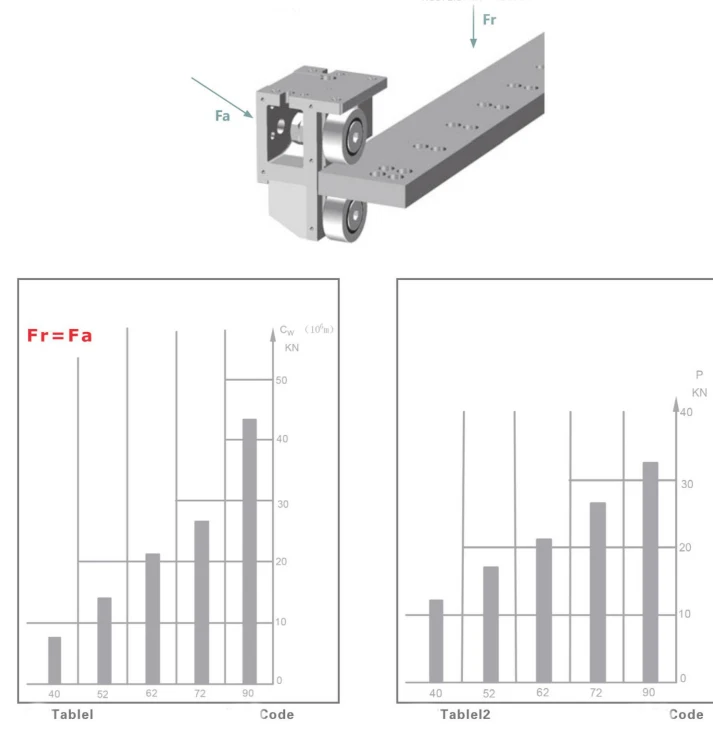

Табела 2 наводи вредности оптерећења које одговарају дозвољеном Хертзовом напону од 1.600 Н/мм². У случајевима који укључују комбиновано оптерећење или ударна оптерећења, погледајте упутства за прорачун на страни 30; алтернативно, верификација прорачуна се може захтевати од произвођача.

Главно оптерећење треба да сносе гусеничари са не-ексцентричним главчинама. За висеће конфигурације, максимално дозвољено радијално оптерећење мора да се смањи на вредности наведене у наставку.

КГБ40:7КН КГБ52:12КН КГБ62:13КН КГБ72:17КН КГБ90:33КН

Избор величине:Након одабира летве, зупци зупчаника летве система водилица захтевају проверу компатибилности са потребним погонским силама и обртним моментима.

Сталци су доступни у две конфигурације: прецизно-сечено или каљено-и-брушено. Наведене вредности одговарају условима рада без{4}}услуга без удараца, правилног подмазивања и крутог зупчаника.

За стрес корена зуба, фактор сигурности одС Веће или једнако 1,4препоручује се; за Хертзов стрес, фактор сигурности одС Веће или једнако 1,0узима се у обзир. У зависности од{1}}специфичног искуства и услова рада, додатни безбедносни фактор одS≈1.0–4.0 треба узети у обзир.

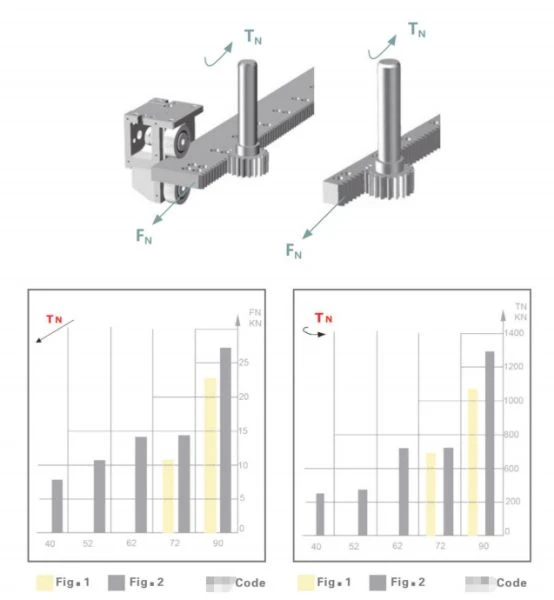

Сила праћења (ФН) је у корелацији са бројем зубаца (З) зупчаника.

Верификација величине:Прорачун се мора извршити за ваљак под највећим оптерећењем. Израчунате вредности века трајања су номиналне. 90% свих ваљака достиже ове вредности. Радни век Лх (х)сати се може израчунати према просечној брзини ваљка.

Пример израчунавања: Избор ваљкастог носача, који под следећим условима треба да постигне животни век од око 10000км, при чему дебљина шине не сме бити већа од 30мм.

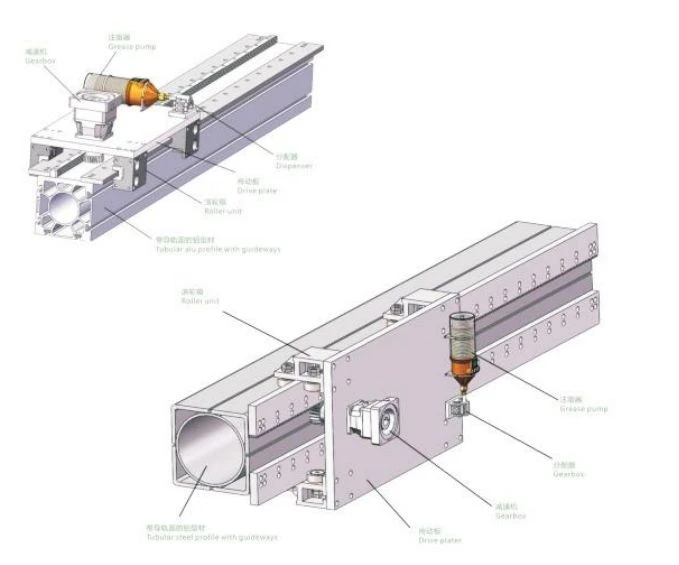

Монтажа: Подешавање зазора и пред{0}}затезање ваљака се одвијају преко ексцентричне главчине ваљака серије ГЕР (Сл.①) Коришћењем имбус кључа ексцентрик ваљка се може окренути и претходно натегнути. Навртке се затегну помоћу момент кључа. ГБР-ови су у верзији за серијски центар. подмазивање лежаја има дефинисану позицију која је у складу са ИНА знаком на предњој страни ваљка.Овај отвор мора бити насупрот лица ваљка која је у контакту са шином вођице-нарочито у погледу концентричних ваљака. На ексцентричним ваљцима отвор се помера ексцентричним подешавањем и на њега се не може утицати)(Сл.②)

Подешавање преднапрезања ваљака:

1. Затегните матице ваљака ①и④.Олабавите матице ваљака ②,③и⑤,⑩Окрените ексцентричне главчине у минимални положај.
2. Окрените ексцентрике ваљака ② и ⑤. Затим нежно затегните матице.
3. Поставите бројчаник поред погонског зупчаника.
4. Поравнајте носач и елиминишите зазор; Подесите ваљке ③ све док мере Кс носача ваљка А и Б не буду идентичне. У исто време, зазор зуба мора бити нула.
5. Ресетујте бројчаник.
6. Подесите зазор: Олабавите ваљке ③ и затим окрените ексцетричне главчине тако да мерач бројчаника приказује З=0.10мм (резултује зазором од -0,07 мм). Мера Кс мора поново бити једнака на оба носача ваљка.

7. Затегните ексцентричне ваљке док се одржава вредност З=0.10мм.
8.Проверите пред-затезање: Ваљци који нису под оптерећењем морају да се окрећу умереном силом. Ако нису слободни, олабавите ваљке ②,⑤,⑥ и поново их подесите.

Иначе, нудимо и системе за подмазивање који су компатибилни са зупчаницима. Испод су детаљни параметри система за подмазивање, а ви сте добродошли да нас консултујете и наручите.
